VDH PRODUCTS 285 THERMOMETERS
0224-850552
06-52634163


De thermometer type 285 is de profielthermometer en is verkrijgbaar in een vierkant (type 285), verticaal (type 285/1) en in een horizontaal (285/2) model.

Deze stikstof gevulde industriële thermometer, type 285, 285/1 en 285/2, is speciaal ontwikkeld voor het meten van vloeistoffen en gassen voor de food processing industrie en andere industrie processen, waarbij de vulling van het meetsysteem onschadelijk dient te zijn voor het produkt. Juist door deze eigenschappen worden deze thermometers ook in andere processen toegepast.

Dit unieke meetsysteem is standaard voorzien van kasttemperatuur compensatie, waardoor de temperatuurmeting uiterst precies is.

De profiel thermometer is toepasbaar in het temperatuurbereik van -100 oplopend tot maximaal +650°C. Hierdoor is de thermometer breed inzetbaar.
De thermometer wordt geleverd met een rvs 304 capillair. De rvs voeler is verkrijgbaar in diverse uitvoeringen.

De behuizing van de profiel thermometer is standaard van zwart kunststof en met glasvezel versterkt.

Deze thermometer kan worden uitgevoerd met de brede range standaard voelers, gemaakt van rvs 316.

Op verzoek zijn andere uitvoeringen, naast de uitgebreide standaarduitvoeringen, afgestemd op uw wensen, mogelijk.

Technische gegevens

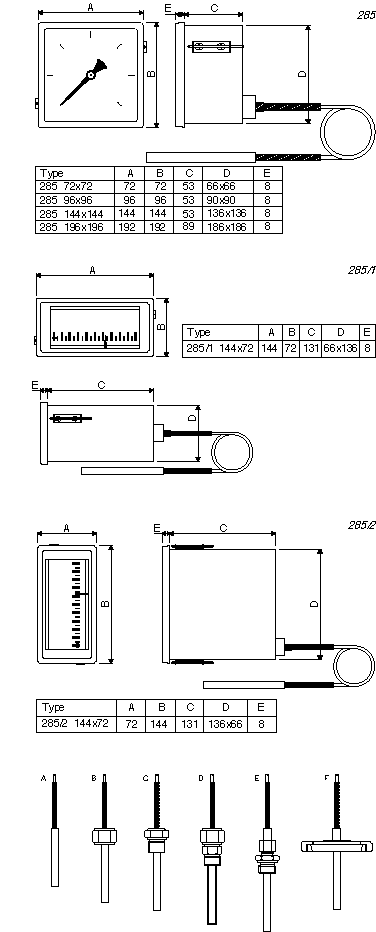

Type:
285, 285/1, 285/2

Kastafmetingen:
type 285: 96x96, 144x144 mm
type 285/1: 144x72, 192x96 mm
type 285/2: 72x144, 96x192 mm

Behuizing:
zwart kunststof, glasvezel versterkt

Ruit:
perspex

Meetelement:
thermoveer gecomprimeerd stikstof gevuld

Capillair:
capillair (lengte opgeven), rvs capillair. Desgewenst rvs beschermingshuls maximale capillair lengte: 20 meter, bij 20°C bij omgevingstemperatuur

Aansluiting:
rvs 316 voeler, diverse mogelijkheden

Wijzerplaat:
wit aluminium, temperatuurschaal in zwart

Wijzer:
zwart aluminium

Overbreng-draai-mechanisme:
messing met nieuwzilver delen, deze combinatie is slijtvast en loopt zonder schokken

Nauwkeurigheid:
klasse 1,0

Omgevingstemp.:
-20 tot 60°C

Meetbereiken:
vanaf -100 oplopend tot +650°C

Optioneel
Tag nummer:
op wijzerblad

Wijzer:
wijzer met nulinstelling, sleep-wijzer met nulinstelling

Aansluiting:
standaard diverse uitvoeringen, zie schema’s andere uitvoeringen op aanvraag

Meetbereik:
andere dimensies dan “°C”

Logo:
op wijzerplaat


zonder aansluiting = A
wartel (draaibaar) = B
vaste nippel = C
wartel + dompelbuis = D
klemkoppeling = E
zuivelkoppeling DIN 11851 = F


285 paneel thermometer met achter aansluiting incl. sensor A, excl. capillair
285 72x72 mm
285 96x96 mm
285 144x144 mm
285 196x196 mm

285/1  paneel thermometer met achter aansluiting incl. sensor A, excl. capillair
285/1 72x144 mm
285/1 96x192 mm

285/2  paneel thermometer met achter aansluiting incl. sensor A, excl. capillair
285/2 72x144 mm
285/2 96x192 mm

Meerprijzen
Glycerine vulling ø63 mm
Glycerine vulling ø100 mm
Glycerine vulling ø160 mm
Glycerine vulling ø250 mm

Sensor A zonder aansluiting per 100 mm extra

Sensor B , sensor voor thermometer 185,
Wartel B,1/2” BSP
Wartel B,3/4” BSP
Wartel B,1” BSP

Sensor C, vaste aansluiting, sensor voor thermometer 185
Vaste aansluiting C,1/2” BSP
Vaste aansluiting C,3/4” BSP
Vaste aansluiting C,1” BSP

Verplaatsbare aansluiitng type C

Sensor D, sensor voor thermometer 185
Huls met aansluiting D,1/2” BSP
Huls met aansluiting D,3/4” BSP
Huls met aansluiting D,1” BSP

Sensor E, sensor voor thermometer 185
Verstelbare clamp aansluiting E,1/2” BSP
Verstelbare clamp aansluiting E,3/4” BSP
Verstelbare clamp aansluiting E,1” BSP

Sensor F, sensor voor thermometer 185
DIN 11851 koppeling NW 25
DIN 11851 koppeling NW 40
DIN 11851 koppeling NW 50

Meerprijzen
RVS capillair 2,5 mm per meter
RVS beschermings buis per meter
Flexibele plastic capillair 3,5 mm per meter
Flexibele plastic capillair  per meter


Kunt u het gewenste product niet vinden, neem dan contact met ons op.

Wij zijn u gaarne van dienst bij storingen of onderhoud aan uw installatie.

Prijswijzigingen voorbehouden.
