VDH M 83 THERMOMETERS
0224-850552
06-52634163

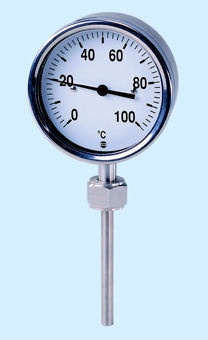

Deze stikstof gevulde industriële rvs thermometer, type 85, is speciaal ontwikkeld voor het meten van vloeistoffen en gassen voor de food processing industrie en andere industrie processen, waarbij de vulling van het meetsysteem onschadelijk dient te zijn voor het produkt. Juist door deze eigenschappen worden deze thermometers ook in andere industrie processen toegepast.

Deze thermometers werken op basis van dynamische expansie in een gesloten systeem met stikstof vulling. Dit unieke meetsysteem is standaard voorzien van kasttemperatuur compen-satie, waardoor de temperatuurmeting uiterst precies is.

De thermometer is voorzien van een vaste rvs voeler. Deze voeler kan worden voorzien van sanitaire of zelfs aseptische koppelingen.

De stikstof gevulde industriële rvs thermometer 85 is eveneens geschikt voor buitenopstelling.

Indien signaleringen benodigd zijn, levert
VDH Products bv optioneel een brede range aan elektrische contacten, bijv. PLC contacten.

Op verzoek zijn andere uitvoeringen, naast de uitgebreide standaarduitvoeringen, afgestemd op uw wensen, mogelijk.

Op professionele wijze kan de sikstof gevulde industriële rvs thermometer 85 worden voorzien van u logo en/of firmanaam.

Technische gegevens

Type:
85, 85/1, 85/2, 85/3, 85/4

Kastdiameter:
63 - 100 - 160 - 250 mm

Behuizing:
rvs 304

Afdichting:
bajonet sluiting rvs 304, rubberring op brede afdichtrand

Ruit:
onbreekbaar macronlon

Meetelement:
thermoveer, gecomprimeerd stikstof gevuld

Verstel-inrichting:
nulpuntinstelling m.b.v. verstelschroef aan de bovenzijde van de meter geschikt voor correcties van +/- 6%

Aansluiting:
vaste voeler rvs 316, zie overzicht

Wijzerplaat:
wit aluminium, drukschaal in zwart

Wijzer:
zwart aluminium

Overbreng-mechanisme:
messing met nieuwzilver draaidelen, deze combinatie is slijtvast en loopt zonder schokken

Nauwkeurigheid:
kastdiameter 63 mm: klasse 1,6
kastdiameter 100/160/250 mm: klasse 1,0

Omgevingstemperatuur:
-20 tot 60°C

Meetbereiken:
vanaf -100 oplopend tot +650°C

Optioneel
Vloeistof-vulling:
glycerine (alleen mogelijk zonder contacten) isolerende olie voor contact-uitvoeringen

Contacten:
zie blad “elektrische contactinrichtingen”

Tag nummer:
op wijzerblad, op rvs plaat

Wijzer:
wijzer met nulinstelling, sleepwijzer

met nulinstelling

Ruit:
gelaagd veiligheidsglas met opschrift “safety glass”

Aansluiting:
standaard diverse uitvoeringen, zie schema’s andere uitvoeringen op aanvraag

Meetbereik:
andere dimensies dan “°C”

Logo:
op wijzerplaat

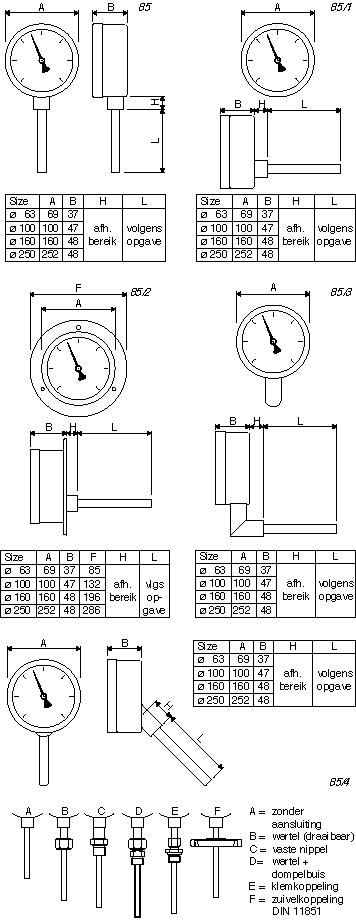

85    thermometer met onder aansluiting, incl. sensor A L=100 mm
85 ø63 mm
85 ø100 mm
85 ø160 mm
85 ø250 mm

85/1  thermometer met achter aansluiting, incl. sensor A L=100 mm
85/1 ø63 mm
85/1 ø100 mm
85/1 ø160 mm
85/1 ø250 mm

85/2  thermometer met achter aansluiting en achter flens, incl. sensor A L=100 mm
85/2 ø63 mm
85/2 ø100 mm
85/2 ø160 mm
85/2 ø250 mm

85/3 thermometer met vierkante onder aansluiting, incl. sensor A L=100 mm
85/3 ø63 mm
85/3 ø100 mm
85/3 ø160 mm
85/3 ø250 mm

85/4 thermometer met schuine onder aansluiting, incl. sensor A L=100 mm
85/4 ø63 mm
85/4 ø100 mm
85/4 ø160 mm
85/4 ø250 mm

Meerprijzen
Glycerine vulling ø63 mm
Glycerine vulling ø100 mm
Glycerine vulling ø160 mm
Glycerine vulling ø250 mm

Sensor A zonder aansluiting per 100 mm extra

Sensor Aansluiting B , sensor voor thermometer 85.
Wartel B,1/2” BSP
Wartel B,3/4” BSP
Wartel B,1” BSP

Sensor Aansluiting C, vaste aansluiting, sensor voor thermometer 85
Vaste aansluiting C,1/2” BSP
Vaste aansluiting C,3/4” BSP
Vaste aansluiting C,1” BSP

Sensor Aansluiting D, sensor voor thermometer 85
Huls met aansluiting D,1/2” BSP
Huls met aansluiting D,3/4” BSP
Huls met aansluiting D,1” BSP

Sensor Aansluiting E, sensor voor thermometer 85
Verstelbare clamp aansluiting E,1/2” BSP
Verstelbare clamp aansluiting E,3/4” BSP
Verstelbare clamp aansluiting E,1” BSP

Sensor Aansluiting F, sensor voor thermometer 85
DIN 11851 koppeling NW 25
DIN 11851 koppeling NW 40
DIN 11851 koppeling NW 50

Kunt u het gewenste product niet vinden, neem dan contact met ons op.

Wij zijn u ook gaarne van dienst bij storingen of onderhoud aan uw installatie.

Prijswijzigingen voorbehouden.
