VDH 84 THERMOMETERS
0224-850552
06-52634163


De rvs thermometer, type 84, is ontwikkeld voor het meten van vloeistoffen en gassen. Praktijkvoorbeelden zijn raffinaderijen, chemische industrie, food processing industrie, watermilieuinstallatie’s (riool- en waterzuiveringsinstallaties) en in applicaties waarbij het medium de rvs voeler niet aantast.

Deze thermometers werken op basis van dynamische expansie in een gesloten systeem met een vloeistof vulling. Dit meetsysteem heeft een direkte overbrenging waardoor slijtage tot een minimum beperkt is en een lange levensduur gegarandeerd is.

De thermometer is voorzien van een vaste rvs voeler. De voeler kan worden voorzien van diverse koppelingen, waaronder ook sanitaire of zelfs aseptische koppelingen.

De rvs thermometer 84 is eveneens geschikt voor buitenopstelling.

Indien signaleringen benodigd zijn, levert VDH Products bv optioneel een brede range aan elektrische contacten, bijv. PLC contacten.

Op verzoek zijn andere uitvoeringen, naast de uitgebreide standaarduitvoeringen, afgestemd op uw wensen, mogelijk.

Op professionele wijze kan de industriële rvs thermometer 84 worden voorzien van uw logo en/of firmanaam.

Technische gegevens.

Type:
84, 84/1, 84/2, 84/3, 84/4

Kastdiameter:
63 - 100 - 160 - 250 mm

Behuizing:
rvs 304

Afdichting:
bajonet sluiting rvs 304, rubber-ring op brede afdichtrand

Ruit:
onbreekbaar macronlon

Meetelement:
thermoveer, organische vloeistof gevuld.

Aansluiting:
vaste voeler rvs 316, zie overzicht

Wijzerplaat:
wit aluminium, drukschaal in zwart

Wijzer:
zwart aluminium

Overbreng-draai-mechanisme:
messing met nieuwzilver delen, deze combinatie is slijtvast en loopt zonder schokken

Nauwkeurigheid:
kastdiameter 63 mm: klasse 1,6
kastdiameter 100/160/250 mm: klasse 1,0

Omgevingstemp.:
-20 tot 60°C

Meetbereiken:
vanaf -50 oplopend tot +160°C

Optioneel:
Vloeistofvulling:
glycerine (alleen mogelijk zonder contacten), isolerende olie voor contact-uitvoeringen

Contacten:
zie blad “elektrische contact-inrichtingen”

Tag nummer:
op wijzerblad, op rvs plaat

Wijzer:
wijzer met nulinstelling, sleep-wijzer met nulinstelling

Ruit:
gelaagd veiligheidsglas met opschrift “safety glass”

Aansluiting:
andere uitvoeringen op aanvraag

Meetbereik:
andere dimensies dan “°C”

Logo:
op wijzerplaat

84    thermometer met onder aansluiting, incl. sensor A L=100 mm
84 ø63 mm
84 ø100 mm
84 ø160 mm
84 ø250 mm

84/1  thermometer met achter aansluiting, incl. sensor A L=100 mm
84/1 ø63 mm
84/1 ø100 mm
84/1 ø160 mm
84/1 ø250 mm

84/2  thermometer met achter aansluiting en achter flens, incl. sensor A L=100 mm
84/2 ø63 mm
84/2 ø100 mm
84/2 ø160 mm
84/2 ø250 mm

84/3 thermometer met vierkante onder aansluiting, incl. sensor A L=100 mm
84/3 ø63 mm
84/3 ø100 mm
84/3 ø160 mm
84/3 ø250 mm

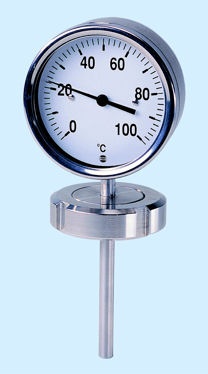

84/4 thermometer met schuine onder aansluiting, incl. sensor A L=100 mm
84/4 ø63 mm
84/4 ø100 mm
84/4 ø160 mm
84/4 ø250 mm

Meerprijzen
Glycerine vulling ø63 mm
Glycerine vulling ø100 mm
Glycerine vulling ø160 mm
Glycerine vulling ø250 mm

Sensor A zonder aansluiting per 100 mm extra

Sensor Aansluiting B , sensor voor thermometer 84,
Wartel B,1/2” BSP
Wartel B,3/4” BSP
Wartel B,1” BSP

Sensor Aansluiting C, vaste aansluiting, sensor voor thermometer 84
Vaste aansluiting C,1/2” BSP
Vaste aansluiting C,3/4” BSP
Vaste aansluiting C,1” BSP

Sensor Aansluiting D, sensor voor thermometer 84??
Huls met aansluiting D,1/2” BSP
Huls met aansluiting D,3/4” BSP
Huls met aansluiting D,1” BSP

Sensor Aansluiting E, sensor voor thermometer 84??
Verstelbare clamp aansluiting E,1/2” BSP
Verstelbare clamp aansluiting E,3/4” BSP
Verstelbare clamp aansluiting E,1” BSP

Sensor Aansluiting F, sensor voor thermometer 84??
DIN 11851 koppeling NW 25
DIN 11851 koppeling NW 40
DIN 11851 koppeling NW 50


Kunt u het gewenste product niet vinden, neem dan contact met ons op.

Wij zijn u gaarne van dienst bij storingen of onderhoud aan uw installatie.

Prijswijzigingen voorbehouden.
