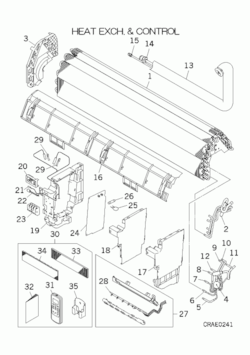

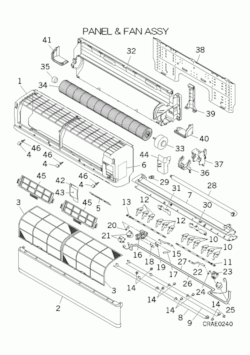

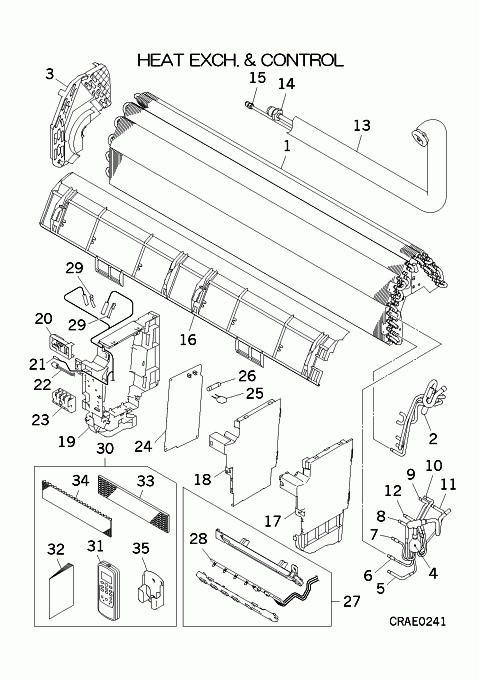

Click on drawing to enlarge

Mitsubishi SRK80ZK-S spareparts

Mitsubishi SRK80ZK-S spareparts

Mitsubishi SRK80ZK-S Mitsubishi SRK80ZK-S

PARTNAME

PARTNUMBER

PARTNAME

PARTNUMBER

1-6 PANEL ASSY,FRONT  RKW102A400  1-12 HEAT EXCH ASSY(AIR  RKW301A401
1 PANEL,FRONT  RKW122A400  2 HEADER ASSY  RKW315D400
2 PANEL ASSY,AIR IN  RKW435A401  3 BRACKET ASSY(L)  RKW129A410
3 FILTER,AIR  RKW437A400  4-12 DISTRIBUTOR ASSY  RKW315A400
4 CAP  RKW129A214A  4 DISTRIBUTOR  RSA315A006
5 PLATE,ORNAMENT  RKW133A401  5 PIPE ASSY  RKW321A401
6 LABEL,WIRING  RKW011G400  6 CAPILLARY  RKW315B401
7-31 GRILLE ASSY,AIR OU  RKW435A202G  7 CAPILLARY  RKW315B402
7 GRILLE,AIR OUTLET  RKW435A203B  8 PIPE ASSY  RKW321A402
8 FLAP(A)  RKW436A200A  9 PIPE ASSY  RKW321A403
9 FLAP(B)  RKW436A201A  10 PIPE ASSY  RKW321A404
10-11 LOUVER ASSY  RKW436A202B  11 PIPE ASSY  RKW321A405
10 LOUVER  RKW436A203A  12 PIPE ASSY  RKW321A406
11 PLATE,CONNECTING  RKW129A209A  13-15 PIPE ASSY  RKW321A220D
12-13 LOUVER ASSY  RKW436A202C  14 UNION,SOLDER  SSA323F012F
12 LOUVER  RKW436A203A  15 UNION(SLD)  SSA323F088A
13 PLATE,CONNECTING  RKW129A209A  16 HOLDER ASSY,FILTER  RKW129A411
14 COLLAR  RKW935C200  17-18 BOX ASSY,CONTROL(R  RKW142A400
15-21 LINK ASSY  RKW144A200A  17 BOX,CONTROL(R)  RKW142A402
15 JOINT(L)  RKW129A208A  18 COVER,CONTROL(R)  RKW132A404
16 BRACKET,MOTOR(A)  RKW129A210  19 BOX ASSY,CONTROL(L  RKW142A401
17 LINK  RKW144A201  20 HOLDER,SENSOR  RKW129A407
18 CRANK(A)  RKW144A202  21 SENSOR ASSY  SSA551A223G
19 CRANK(B)  RKW144A203  22 SENSOR(HUMIDITY)  SSA551B017C
20 CRANK(C)  RKW144A204  23 BLOCK,TERMINAL  SSA561B702B
21 MOTOR,STEPPING  SSA512T049  24-26 PWB ASSY  RKY505A001HC
22-25 CRANK ASSY  RKW144A205A  25 VARISTOR  SSA555B050C
22 JOINT(R)  RKW129A207A  26 FUSE(CURRENT)  SSA564A132
23 BRACKET,MOTOR(B)  RKW129A211  27 DISPLAY ASSY  RKW503A400
24 CRANK(C)  RKW144A204  28 PWB ASSY(DISPLAY)  RKW505A400
25 MOTOR,STEPPING  SSA512T049  29 SPRING,LEAF  RKJ941F001A
26 HARNESS ASSY  RKW504A401  30 PARTS,STANDARD  RKW008A400
27 HARNESS ASSY  RKW504A402  31 CONTROL ASSY,REMOT  RKW502A200
28 HOSE,DRAIN  SSA423A102A  32 MANUAL,INSTRUCTION  RKW012A401A
29 PLUG  SSA326A041  33-34 FILTER ASSY,CLEAN  RKW437A201
30 BRACKET,PANEL(R)  RKW116A400  33 FILTER,LIGHT CLEAN  RKT437A005D
31 BRACKET,PANEL(L)  RKW116A401  34 FILTER,CLEAN(BIO)  RKT437A801B
32 BASE ASSY  RKW111A200C  35 HOLDER(REMO-CON)  RKN032A002C
33 MOTOR,DC  SSA512T099  36 LABEL,MODEL NAME  RKW011F400B
34 IMPELLER  SSA431G043A
35 BEARING,PLANE  SSA923C069
36 BRACKET,MOTOR(U)  RKW129A201
37 BRACKET,MOTOR(L)  RKW129A202
38 PLATE,INSTALLATION  RKW032A200
39 COVER ASSY(PIPE)  PHA129A302A
40 LID(R)  RKW132A400
41 LID(L)  RKW132A401
42-43 LID ASSY(TERMINAL)  RKW132A403
43 LABEL,NOTICE  RSA011H027
44 COVER,PIPE  RKW129A405
45 HOLDER,FILTER  RKW129A213
46 SCREW,TAP  SSA913A007A
